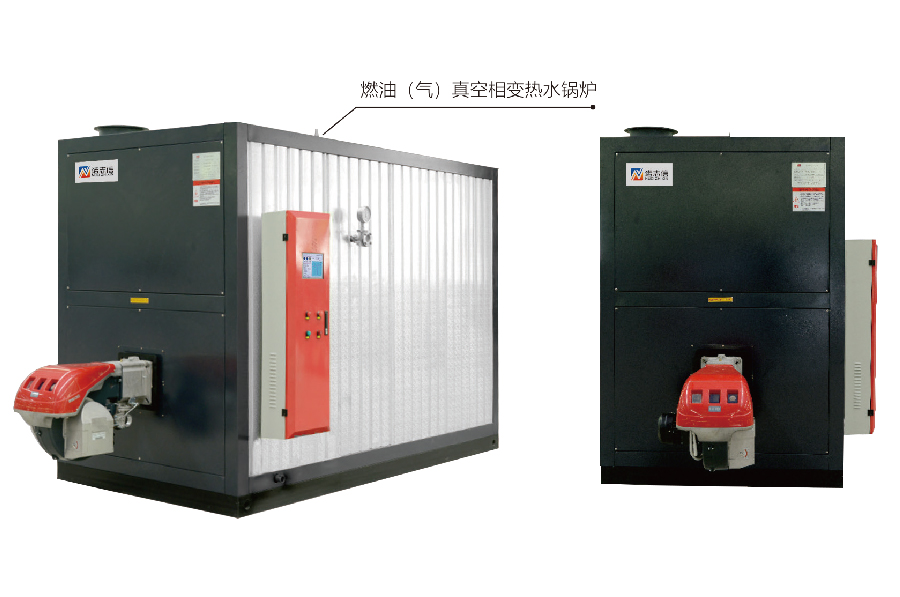

燃油 (气) 真空锅炉结构、优点
此炉为内燃火管全湿背式真空锅炉，本体主要由燃烧室、对流烟管、真空室(负压蒸气室)、换热管束组成。火管锅炉无氮检死角，所有焊缝均可采用氮检漏仪检测，消除了传统水管式真空锅炉内部焊缝无法检测、保证不了炉体的真空度、一旦漏气就无法修复的风险。
锅炉真空度好，换热器结构先进
真空锅炉所有焊缝均采用氨气真空检漏仪严格检测，保证炉体的真空气密性，真空度稳定。换热器采用304不锈钢波节管，取消传统的“U”型管结构，采用高压换热容器直列式结构，传热面积大，换热管束布置均匀，管间距均等，无相互接触，使蒸汽点换热管充分接触，增大了换热系数，传热效果好，换热器出力设计合理，不会产生锅炉启停频繁的现象，又减少了换热管间相互摩擦，消减了锅炉启动时炉内剧烈的敲击声。

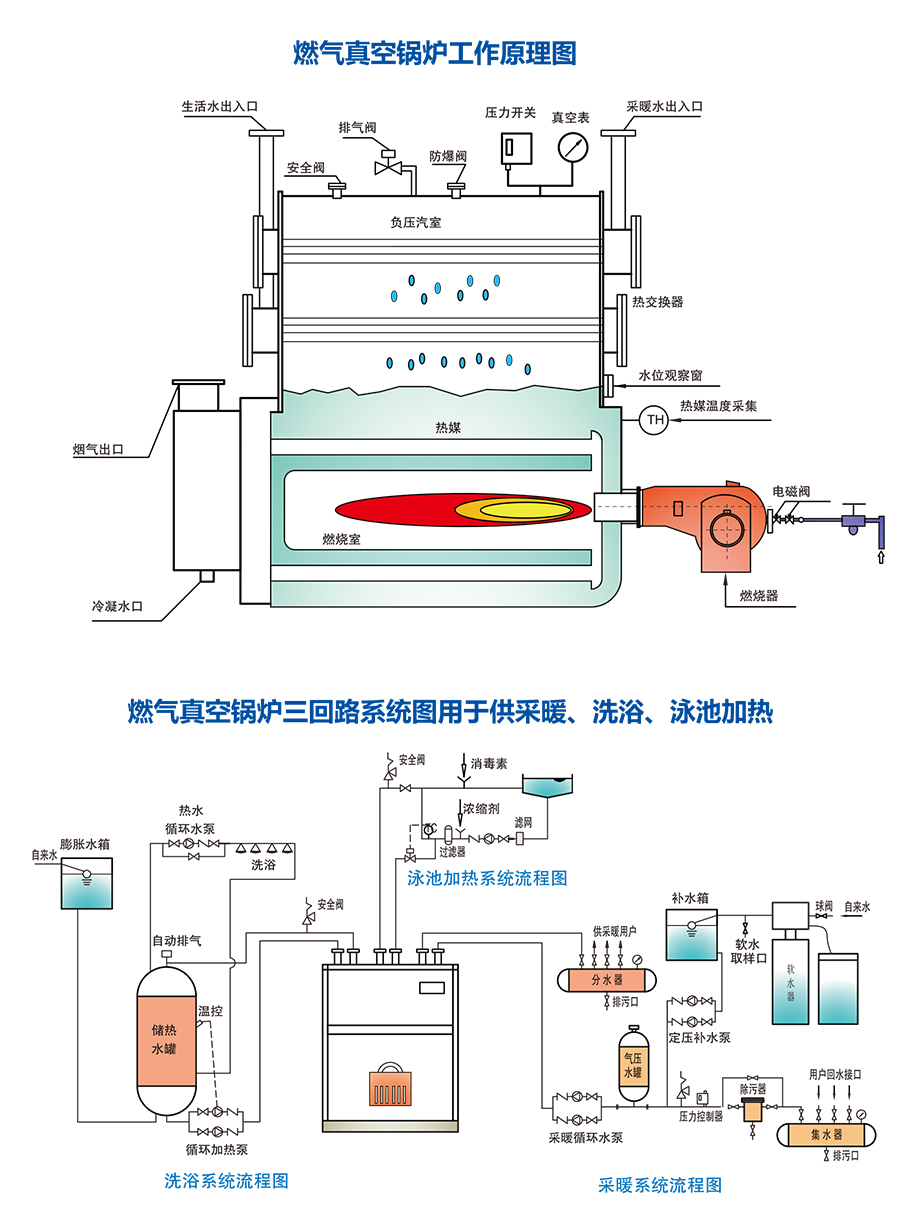

工作原理
燃烧器产生的热量传递给中间热媒体介质--水，使其在真空室内汽化蒸发，蒸发后的负压蒸气与真空室内的换热器进行热交换，将热量传递给换热器内的采暖或生活水，经过交换产生的冷凝水流下至中间介质中，再次被加热蒸发，反复循环进行。
安全可靠
锅炉主体始终在负压状态下运行，相变换热，本体真空室的真空度最低为-0.Mpa 最高为-0.019Mpa,没有爆炸和爆管等安全问题发生的可能，没有本体因缺水而发生的事故，并没置了真空乐力控制，同时增加了温度过热保护，中间介质温度控制和凝间排泄安全阀等安全联锁保护装置，从根木上确保机组的安全运行。
一机多用、同时供多种压力热水
一台真空热水锅炉可同时或单独供应采暖热水、卫生热水、泳池热水等。单独供应热水的为单回路锅炉。同时供应二种或三种热水的为双回路或三回路锅炉，而每种回路的换热设备可承受不同的供水压力，分高、中、低区供水的系统使用非常方便。
(0.35-7.0MW)燃油(气)真空相变热水锅炉技术参数
注:1、本表格参数供参考，由于设计更新引起的尺寸变动恕不另行通知。
2、燃料消耗量按轻油低位发热值10290kcal/kg；天然气8600kcal/Nm。
3、采暖生活水任选其中一种功能为单回路锅炉，二者均具备为双回路锅炉。
4、如需1.0Mpa供水压力，订货时特殊说明。
5、生活水量按 (10-60℃)。

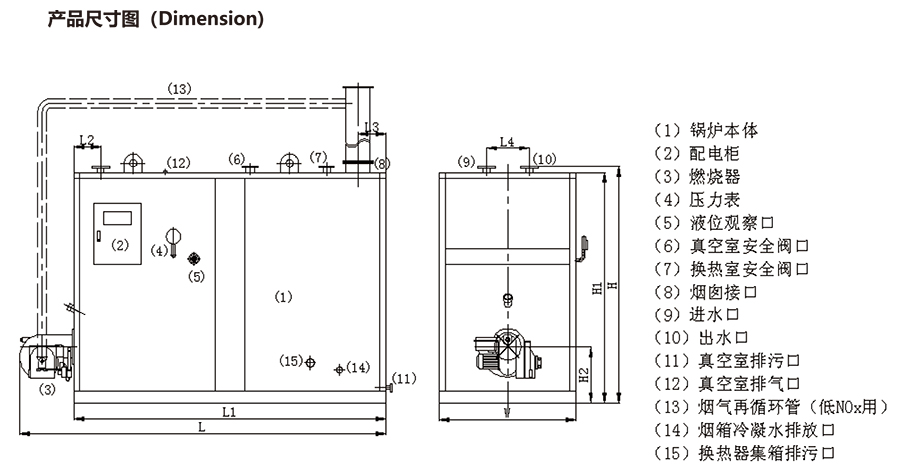

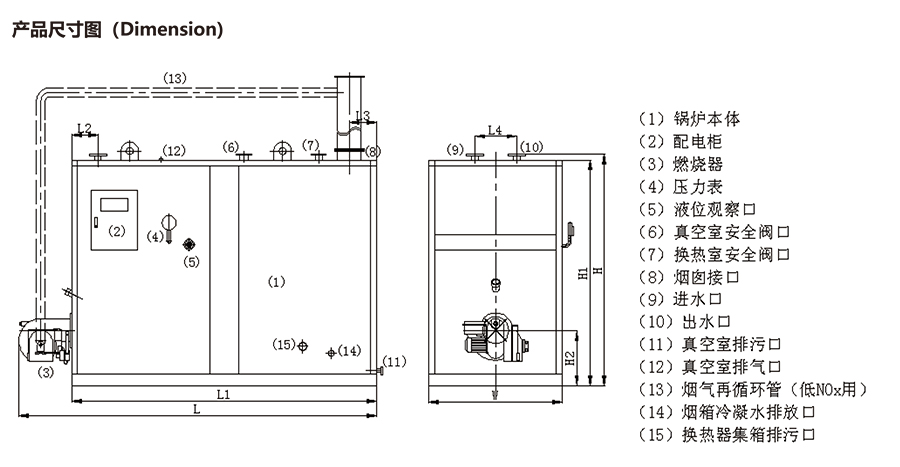

ZWNS卧式燃油 (气)真空相变热水锅炉结构尺寸
注:1、表中数据仅供参考，如因改型而变更恕不另行通知;2、此数据为设计数据，仅供参考!

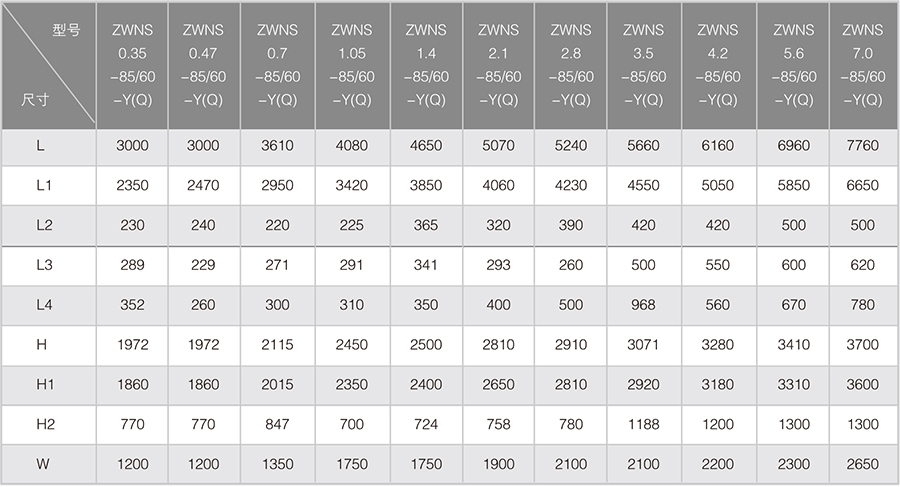

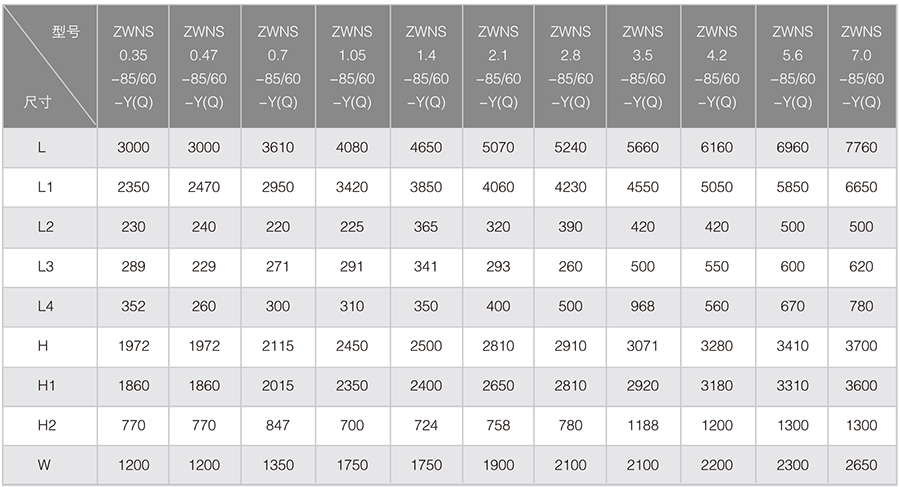

尺寸数据表
注:1、表中数据仅供参考，如因改型而变更恕不另行通知;2、此数据为设计数据，仅供参考!
